جزئیات محصول:
|
| نوع سنسور: | PTZ حرارتی | قطعنامه: | 640x512 |
|---|---|---|---|
| کج کردن: | -45 درجه + 90 درجه | ماهی تابه: | N × 360 درجه چرخش مداوم |
| حداقل فاصله فوکوس: | 5-10 کیلومتر | محدوده تشخیص: | 5-10 کیلومتر |
| محدوده دما: | -40 تا +70 درجه سانتی گراد | محدوده طیفی: | 7.5μm تا 14μm |
| برجسته کردن: | دوربین حرارتی دور,دوربین حرارتی سوار بر کشتی,دوربین حرارتی چند سنسوری,Ship Mounted Thermal Camera,Multi Sensor Thermal Camera |
||

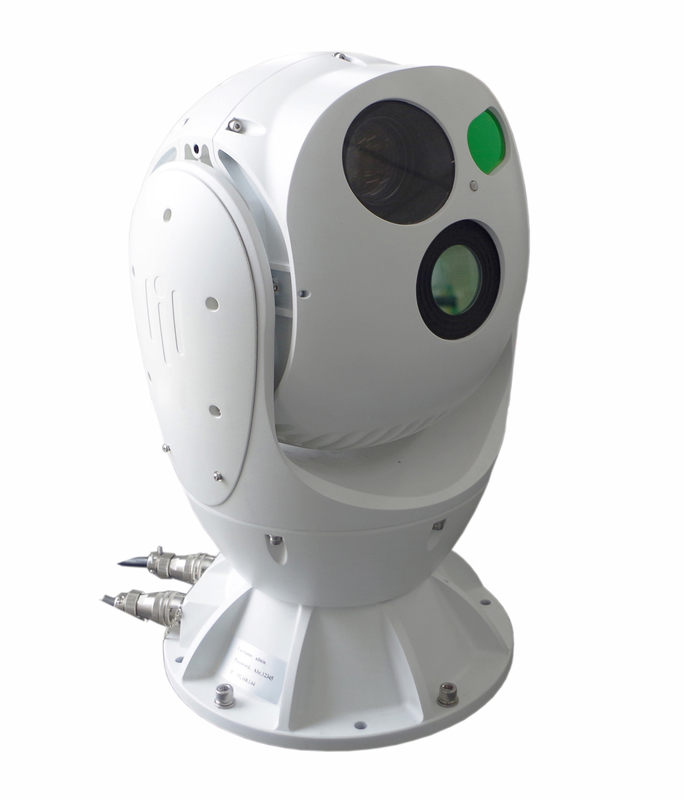

کشتی ZS20مپُر شدهمدوربین فوق حسگرشامل دوربین نور قابل مشاهده HD، دوربین حرارتی بدون خنک کننده، سنج لیزر، ردیابی خودکار، ثبات ژایرو، تجزیه و تحلیل هوشمند و کنترل الکترونیکی دقیق است.براي ضبط ويديو در سفينه و هشدار سطح دريا طراحی شده، هشدار هدف کلیدی، ارتباط رادار و سایر برنامه های کاربردی طراحی شده سیستم تشخیص فاصله طولانی، که می تواند به همه آب و هوا، همه زمان، کشف تمام بعد، موقعیت، ردیابی،شناسایی و ردیابی عملکرد هدف، کمترین فاصله به کشتی های کوچک و جزایر می تواند تا 8 کیلومتر باشد.

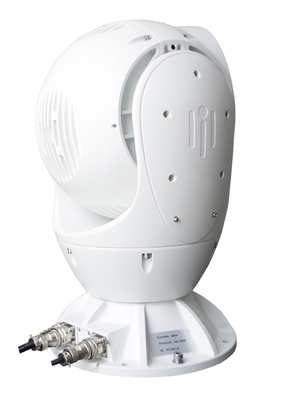

طراحي با کيفيت نظامي، پوسته از مواد آلومينيومي فوق العاده قوي ساخته شده است، طراحي گردي با مقاومت باد کم، مقاومت باد قوي، آشفتگي کم.استفاده از تکنولوژی "سه لایه" دو لایه داخلی و خارجی و تکنولوژی مهر و موم پر از نیتروژن خلاء، درجه حفاظت کل ماشین به IP66 می رسد و طراحی ویژه حفاظت از اسپری نمک، درجه محافظت به سطح C5-M می رسد،که به طور موثر عملکرد پایدار طولانی مدت تجهیزات را در آینه حلقه خشن دریا تضمین می کند.
به طور کلی، دوربین حرارتی بلند مدت انتخاب بسیار خوبی برای هر نوع نظارت یا برنامه امنیتی در خارج از منزل است. با قابلیت های تصویربرداری حرارتی طولانی مدت، طراحی سبک،و محدوده ي دماي چشمگيري، اين دوربين مطمئناً نظارت قابل اعتماد و دقيقي فراهم ميکنه
این دوربین حرارتی بلند مدت یک دوربین تصویربرداری حرارتی پیشرفته است که دارای دامنه خم از -45 ° تا + 90 ° ، حداقل فاصله فوکوس 5-10KM و پان چرخش مستمر N x 360 ° است.وزنش 15 کيلوگرم است و محدوده ي تشخیصي 5 تا 10 کيلومتري داره، که آن را انتخاب ایده آل برای نظارت و نظارت دور دراز می کند.
جمع آوری ویدئویی از کشتی، هشدار دریایی، هشدار مهم هدف,و غیره
به طور خلاصه، دوربین حرارتی HP-ZS20 Hope-Wish Long Range یک دوربین بسیار پیشرفته و همه کاره است که برای طیف گسترده ای از برنامه ها ایده آل است.اینکه آیا برای اهداف نظارتی و امنیتی استفاده می شود، نظارت صنعتی، یا برنامه های نظامی، ویژگی های پیشرفته دوربین آن را به یک انتخاب عالی برای هر موقعیتی که نیاز به قابلیت های تصویربرداری حرارتی دور است.
محصول دوربین حرارتی بلند مدت با پشتیبانی فنی و خدمات جامع برای اطمینان از عملکرد بهینه و رضایت مشتری همراه است.تیم ما از کارشناسان در دسترس برای ارائه کمک با نصبعلاوه بر این، ما به روز رسانی های منظم نرم افزار را ارائه می دهیم تا اطمینان حاصل شود که دوربین با آخرین ویژگی ها و عملکردها به روز است.ما همچنین جلسات آموزشی را برای کمک به کاربران برای به حداکثر رساندن قابلیت های سیستم دوربین ارائه می دهیمهدف ما این است که پشتیبانی و خدمات فنی قابل اعتماد و کارآمد را به مشتریان خود ارائه دهیم تا اطمینان حاصل شود که آنها بیشترین بهره را از سرمایه گذاری خود در محصول دوربین حرارتی دور دراز ما می گیرند.
پارامترهای فنی:
| مدل | HP-ZS20دوربین چند سنسور سوار بر کشتی |
| محدوده چرخش |
1پان: N × 360 ° چرخش مداوم 2. ميل: -45 درجه + 90 درجه 3. محدودیت: پیچ دارای یک تابع محدودیت نرم، برنامه می تواند تنظیم شود |
| سرعت چرخش |
1سرعت افقی: 0.1 ° 80 ° / s 2سرعت پرتاب: 0.1 ° 80 ° / s 3شتاب: افقی 120 ° / s2، پیچ 120 ° / s2 4. حالت درایو: درایو مستقیم با تورک قوی زمین نادر مقناطیس دائمی موتور هم زمان، سرعت بالا شروع توقف، ردیابی صاف با ارتباط رادار |
| دقت موقعیت | دقت موقعیت: تا 0.02 °، محرک الکتروموتور با فرکانس بالا، سنسور زاویه دیجیتال |
| موقعیت صفر چرخ دار | 1. تنظیم صفر: پشتیبانی از تنظیم پان و pitch صفر |
| دقت ثبات | 2mrad (RMS) ، دو محور جیرو پایدار |
| اسکن کروز |
1موقعیت پیش تنظیم شده: حداقل 255 2. اسکن مسیر: پشتیبانی از پیش تنظیم نقطه کروز، اسکن خط، سرعت اسکن می تواند تنظیم شود 3عملکرد ساعت: پشتیبانی از پیش تنظیم ساعت، اسکن خط و کروز |
| بازگشت داده ها |
1. سرویس لنز: پشتیبانی از میدان دید لنز، بزرگ کردن، پرس و جو ارزش Zoom / FOCUS، بازگشت، عملکرد موقعیت 2. زاویه turntable: پشتیبانی در زمان واقعی / پرسش بازگشت و موقعیت بندی عملکرد زاویه افقی و پیچ |
| حالت ردیابی |
1. از کنترل دستی پشتیبانی کنید 2. از رادار ارتباطي پشتيباني کنيد 3. پشتیبانی از ماژول جلو ردیابی خودکار (اختیاری) 4. از ردیابی خودکار نرم افزار پشتیبان پشتیبانی کنید |
| ارتقا |
1حفاظت از موتور: حفاظت از مسدود کردن چرخ دار، قابلیت اطمینان بالا 2. تشخیص خطا: پشتیبانی از خود چک کردن قدرت ، پرس و جو وضعیت و بازخورد کد خطا 3- ارتقاء و نگهداری: راه اندازی مجدد از راه دور، عملکرد ارتقاء از راه دور، نگهداری سیستم مناسب |
| رابط الکتریکی |
1رابط شبکه: 1 کانال 10M / 100M پورت ادیپتیو اترنت (از جمله تصویر حرارتی + نور قابل مشاهده با وضوح بالا + کنترل RS422 / 485) 2منبع برق: یک طرفه DC24V 3رابط فیزیکی: پلگ ضد آب هواپیمایی درجه نظامی، درجه حفاظت IP67 |
| پروتکل |
1پروتکل شبکه: پشتیبانی از TCP / IP، UDP، IPv4 / v6، HTTP، RTP، RTSP؛ پشتیبانی از Onvif، پروتکل ویدیویی شبکه GB28181 2پروتکل کنترل PTZ: استاندارد صنعت Pelco-D و سایر پروتکل های چندگانه، نرخ baud 2400, 4800, 9600, 19200 اختیاری، پروتکل خصوصی سفارشی |
| شاخص محیط زیست |
1دمای کار: -25 °C + 60 °C 2دمای ذخیره سازی: -30 °C + 70 °C 3رطوبت: <95٪ RH 4ضد برق: منبع برق 4000 ولت، سیگنال ویدیویی ارتباطی 2000 ولت 5اسپری ضد نمک: ارزش PH 6.5 ~ 7.2، اسپری مداوم برای 96 ساعت، هنوز هم می تواند به طور معمول کار می کند 6مقاومت لرزش: مطابق با الزامات محیط زیست کشتی GJB150A.16 7سطح حفاظت: IP67 |
| منبع برق ماشین |
1منبع برق: مجهز به آداپتور قدرت ورودی فوق العاده گسترده، AC90V 305V به DC24V 2مصرف برق: حداکثر مصرف برق دایره ساز ≤250W، مصرف برق پایدار ≤50W |
| حجم و وزن |
|
| دوربین ها | |
| دوربین قابل مشاهده |
1. دتکتور: 1/3 " CMOS کم نور 2رزولوشن: 1920 × 1080 (2 میلیون پیکسل) 3روشنایی: رنگ 0.002 لوکس @ (F1.2، AGC ON) ، سیاه و سفید 0.0002Lux @ (F1.2، AGC ON) 4فاصله کانونی لنز: 8 ′′ 256mm زوم مستمر 5فاصله عمل: در شرایط دید اتمسفر بیشتر از 10 کیلومتر، رطوبت هوا کمتر از 50٪ و عدم نفوذ پس زمینه،فاصله عمل به کشتی های کوچک یا جزایر و صخره ها می تواند به 8 کیلومتر برسد. 6کنترل لنز: زوم الکتریکی، تمرکز دستی / خودکار 7رابط و فرمت ویدیو: خروجی شبکه IP، H.265 / H.264 |
|
دوربین حرارتی خنک (اختیاری) |
1. آشکارساز: پلین فوکال مادربرد کادمیوم تلورید خنک شده (MCT) 2محدوده نوری: 3μm 5μm 3رزولوشن: 640 × 512 4اندازه پیکسل: 15μm 5حساسیت دمایی (NETD): بهتر از 15mk (@ F4.0، 25 oC) 6فاصله کانونی لنز: 30 ′′ 300mm زوم مستمر 7فاصله عمل: هنگامی که دید جوی بیشتر از 10 کیلومتر است، رطوبت هوا کمتر از 50٪ است و تفاوت دمای هدف و پس زمینه بیشتر از 5K است.فاصله عمل به کشتی های کوچک یا جزایر و صخره ها می تواند به 8 کیلومتر برسد. 8. حالت تمرکز: تمرکز دستی / خودکار (فوکوس خودکار از ماژول زوم ، ماژول دمای لنز ، ماژول تشخیص صحنه پشتیبانی می کند) 9. زوم الکترونيکي: 2X، 4X، از نمايش همزمان جهانی پشتیبانی مي کند 10. قطبی: سفید داغ، سیاه داغ و 16 نوع از رنگ های نادرست، پشتیبانی حالت صحنه چند پیکربندی 11. تصحیح: اتوماتیک / دستی / پس زمینه تصحیح 12تنظیم تصویر: روشنایی، کنتراست، کنترل اتوماتیک AGC 13افزایش تصویر: عملکرد افزایش جزئیات دیجیتال SDE 14محافظت قوی از منبع گرما: پشتیبانی 15زمان شروع: ≤7 دقیقه (در دمای عادی) |
|
دوربین حرارتی بدون خنک کننده ((اختیاری) |
1. دتکتور: نسل پنجم دتکتور VOx بدون خنک کردن 2محدوده نوری: 8μm 12μm 3رزولوشن: 640 × 512 4فاصله فوکس لنز: 25 mm 75mm، ژوم الکترونیکی 8X، ژوم رله فیوژن اپتیکال الکترونیک 5حساسيت: NETD بهتر از 40mk است 6کنترل تمرکز: زوم الکتریکی، تمرکز دستی / خودکار 7حفاظت قوی از نور: عملکرد ضد آفتاب سوختگی 8. فرمانده محدوده: زوم اپتیکال انطباقی زوم متناسب 9شاخص عمر: عملکرد ثبت (زمان کار تجمعی، زمان شاتر، دمای مرزی، محیط) 10. درجه حرارت، درجه حرارت هسته دستگاه) می تواند در زمان واقعی از طریق وب مشاهده شود. |
|
ليزر رينگ (اختیاری) |
1طول موج: 1570nm 2محدوده اندازه گيري: 100-5000 متر 3دقت محدوده: ± 3m 4فرکانس تکرار: 0.2 هز 5کنترل: RS422 |
|
نورپردازی لیزر (اختیاری) |
1طول موج: 808nm 2قدرت: 5W 3لنز ليزري: 2 درجه -30 درجه 4کنترل زاویه: تکنولوژی کنترل زاویه نورپردازی دیجیتال DSS |
| پیکربندی توصیه شده از ایستگاه کاری نظارت | |
|
پیکربندی میزبان (فقط توصیه می شود، توسط کاربر ارائه می شود) |
CPU: 6 هسته (i7 8700 و بالاتر) حافظه: 16GB یا بیشتر هارد دیسک: 1TB SATA صفحه نمایش: رزولوشن 1920 * 1080 شبکه: LAN یا 100M Ethernet سیستم: ویندوز 7 یا ویندوز 10 پایگاه داده: MySQL 5.1 و بالاتر دیگر: ویندوز SDK، کتابخانه پشتیبانی پایین MFC منبع برق؛ صفحه کلید، ماوس و غیره |
شرکت فناوری فوتو الکترونیک هپ ویش در منطقه فناوری پیشرفته جینان تاسیس شد و یک تیم اصلی تحقیق و توسعه برای تصویربرداری لیزر دارد،تحقیقات و تولید تکنولوژی تشخیص و ردیابی تصویربرداری حرارتی مادون قرمزاميد-اميد بر تحقيقات و توسعه شب و فن آوری تصویربرداري چند طیف تمرکز داردبا استفاده از انواع تجزیه و تحلیل تصویر و فناوری پردازش مبتنی بر هوش مصنوعی برای ارائه راه حل های جامع سیستم اپتو الکترونیک به کاربران در فاصله های طولانی، محیط های با وضوح بالا، هوشمند، چند منظوره، همه آب و هوا و پیچیده.
در اینجا برخی از سوالات و پاسخ های مکرر در مورد دوربین حرارتی HP-ZS20 Hope-Wish Long Range مطرح شده است:
سوال: حداکثر محدوده دوربین حرارتی HP-ZS20 چه اندازه است؟
جواب: حداکثر برد دوربین حرارتی HP-ZS20 20 کیلومتر است.
سوال: وضوح دوربین حرارتی بلند برد HP-ZS20 چقدر است؟
پاسخ: وضوح دوربین حرارتی HP-ZS20 با برد بلند 640×512 پیکسل است.
سوال: آیا دوربین حرارتی HP-ZS20 می تواند در شرایط سخت آب و هوایی استفاده شود؟
ج: بله، دوربین حرارتی HP-ZS20 برای مقاومت در برابر شرایط سخت آب و هوایی طراحی شده و دارای درجه بندی IP66 است.
سوال: دمای کار دوربین حرارتی بلند برد HP-ZS20 چیست؟
ج: دمای عملیاتی دوربین حرارتی HP-ZS20 با برد طولانی -40°C تا 60°C است.
سوال: دوربین حرارتی بلند برد HP-ZS20 کجا تولید می شود؟
ج: دوربین حرارتی برد بلند HP-ZS20 در چین ساخته شده.
