توضیحات محصول:
بررسی اجمالی:

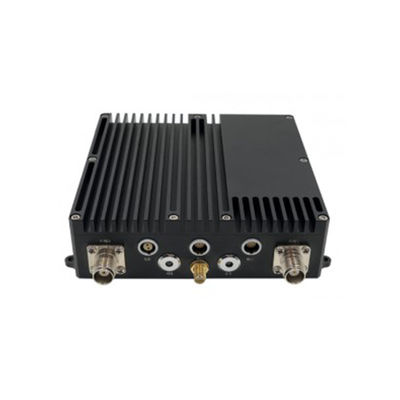

HP-NET6F06BM-40W-AFS برای کاربردهای ارتباطی از راه دور طراحی شده است و برد آن می تواند تا 250 کیلومتر (در شرایط LOS) باشد. می توان از آن به عنوان رادیوی زیرزمینی در زمین استفاده کرد. همچنین برای محیط نصب خشن پهپادها و هواپیماهای بدون سرنشین مناسب است. می تواند یک کانال از داده های اترنت شفاف، یک کانال از داده های سریال را منتقل کند و تاخیر انتقال داده کمتر از 8 میلی ثانیه است.
با نرخ به‌روزرسانی چشمگیر 1.2 ثانیه، سیستم ضد پهپاد اطلاعاتی را در زمان واقعی در مورد فعالیت پهپاد در منطقه تحت نظارت ارائه می‌دهد. این زمان پاسخ سریع، پرسنل امنیتی را قادر می‌سازد تا فوراً به تهدیدات احتمالی واکنش نشان دهند و اقدامات لازم را برای کاهش مؤثر خطرات انجام دهند. این سیستم با ارائه داده‌های به‌روز در مورد حرکات پهپاد، آگاهی موقعیتی را افزایش می‌دهد و اقدامات امنیتی پیشگیرانه را امکان‌پذیر می‌کند.
از نظر مصرف انرژی، سیستم ضد پهپاد به گونه‌ای طراحی شده است که با راندمان بالا کار کند و در عین حال عملکرد بالایی را ارائه دهد. با جریان نامی 3.2 آمپر در 28 ولت، این سیستم تعادلی بین مصرف انرژی و اثربخشی عملیاتی ایجاد می‌کند و عملکرد قابل اعتماد را بدون مصرف بیش از حد انرژی تضمین می‌کند. این ویژگی برای نظارت و کاربردهای نظارتی مداوم که در آن راندمان انرژی یک اولویت است، ضروری است.
در زیر پوسته، سیستم ضد پهپاد دارای یک چیپست است که توسط NVIDIA، یک رهبر مشهور در فناوری پردازش گرافیکی، تولید شده است. گنجاندن چیپست NVIDIA قابلیت‌های پردازش سیستم را افزایش می‌دهد و امکان تجزیه و تحلیل سریع داده‌ها و تشخیص دقیق تهدید را فراهم می‌کند. این چیپست نقش مهمی در عملکرد سیستم دارد، از ویژگی‌های پیشرفته آن پشتیبانی می‌کند و عملکرد بهینه را در عملیات ضد پهپاد تضمین می‌کند.
در نتیجه، سیستم ضد پهپاد یک راه‌حل پیچیده و قابل اعتماد برای رادار تشخیص پهپاد است که محافظت استثنایی در برابر فعالیت پهپادهای غیرمجاز ارائه می‌دهد. طراحی ضد آب، روش تشخیص دوگانه، نرخ به‌روزرسانی سریع، استفاده کارآمد از انرژی و چیپست NVIDIA آن را به انتخابی برتر برای کاربردهای امنیتی مختلف تبدیل کرده است. این سیستم، چه برای حفاظت از مرزها، امنیت تأسیسات یا نظارت بر رویدادها مستقر شود، دفاعی قوی در برابر تهدیدات پهپاد ارائه می‌دهد و محیطی ایمن‌تر و مطمئن‌تر را تضمین می‌کند.
ویژگی ها:
- فاصله زیاد: محدوده ارتباط خط دید تا 250 کیلومتر+
- قابلیت ضد تداخل چند مسیره: دارای قابلیت ضد تداخل و پراش خوب در محیط هایی مانند ساختمان ها، بوته ها، اسفنج ها، تپه ها، دره ها و در دریا. نرخ داده بالا: حداکثر سرعت 50+ مگابیت بر ثانیه در 20 مگاهرتز، مناسب برای انتقال چند جهشی ترافیک سنگین.
- AFS - قابلیت ضد تداخل قوی: اسکن طیف و پرش تطبیقی به فرکانس تمیز بدون ایجاد اختلال در عملکرد رادیو.
- تعداد زیادی پرش رله: قابلیت رله مسیریابی خودکار قوی است و بسته ویدیویی زنده می تواند بیش از 8 پرش باشد.
- ضد تخریب و خود ترمیمی: آسیب ترمینال فردی عملکرد عادی شبکه را از بین نمی برد.
- حالت شبکه: MESH، زنجیره ای، نقطه به نقطه، نقطه به چند نقطه، چند نقطه به چند نقطه.
- بهینه سازی پیوند: از مسیریابی QoS پشتیبانی می کند و پیوندهای ضعیف را برای افزایش پایداری عملکرد شبکه حذف می کند.
- رمزگذاری داده ها: AES256، برای اطمینان از امنیت انتقال بدون کاهش سرعت انتقال انتها به انتها
- اسکن طیف: نویز پس زمینه و تداخل انفجاری فرکانس کاندید را بررسی کنید و پیکربندی بهینه فرکانس کاری را هدایت کنید.
- نرخ قابل تنظیم: طرح مدولاسیون و کدگذاری (MCS) را می توان به صورت تطبیقی یا ثابت پیکربندی کرد تا نرخ های بالارونده و پایین رونده نامتقارن یا برنامه های کاربردی با قابلیت اطمینان بالا و سرعت کم را برآورده کند.
- مدیریت پیکربندی: پارامترهایی مانند فرکانس عملیاتی، پهنای باند، توان انتقال، IP شبکه و کلیدهای رمزگذاری رادیو را تنظیم کنید و می تواند اطلاعاتی مانند توپولوژی شبکه، کیفیت پیوند، قدرت سیگنال، کف نویز محیطی، تجزیه و تحلیل طیف و دمای عملیاتی را به صورت پویا نمایش دهد.
پارامترهای فنی:
| HP-NET6F06BM-40W-AFS |
| پارامترهای سیستماتیک |
محدوده |
≥250km@11Mbps & LOS&20MHz |
| حداکثر سرعت داده |
50+Mbps@20MHz |
| پروتکل شبکه |
TCP /IP، با پشتیبانی از پروتکل UDP |
| پشتیبانی از لایه برنامه |
انتقال شفاف، برنامه IP |
| رمزگذاری |
AES256 |
| ساختار شبکه |
نقطه به نقطه، نقطه به چند نقطه، MANET
(Mobile MESH)، قابل تنظیم
|
| با سرعت حرکت حامل سازگار شوید |
بیشتر از 800 کیلومتر در ساعت |
| حساسیت گیرنده |
-85dBm (16QAM-3/4) در 14.2 مگابیت بر ثانیه در 220 کیلومتر |
|
چگالی مدولاسیون
صورت فلکی
|
QPSK/16QAM/64QAM/256QAM، تطبیقی |
| تاخیر انتقال داده |
8 میلی ثانیه |
| طرح کنترل دسترسی چندگانه |
dTDMA (TDMA پویا) |
| استحکام انتقال - الگوریتم های تصحیح خطا |
FEC |
| حاشیه پیوند |
| حاشیه پیوند |
نرخ داده |
حساسیت |
توان RF |
| 10.31 |
11.2 مگابیت بر ثانیه |
-85 |
20W*2 |
در شرایط: بهره آنتن هوابرد = 12dBi
بهره آنتن زمینی = 30dBi
فقط یک آنتن را می توان مشاهده کرد
هر آنتن 20 وات توان RF ساطع می کند
|
| پیکربندی رادیویی |
با استفاده از Config GUI بدون به خطر انداختن جریان داده اصلی، در حال پرواز قابل تنظیم است |
|
AFS-انتخاب فرکانس تطبیقی
(با FHSS قابل اجرا نیست)
|
اسکن طیف |
در حین کار به طور مداوم طیف را اسکن کنید |
| تعداد فرکانس عملیاتی از پیش تعیین شده |
5 فرکانس |
| پهنای باند گسترش فرکانس |
= پهنای باند تقویت کننده قدرت |
| تاخیر زمانی پرش به فرکانس پاک |
حدود چند نفر از ما (1ms=1000us) |
| پارامترهای RF |
شکل موج |
COFDM+MIMO، 2T2R/1T1R قابل تنظیم در حین پرواز |
| باند فرکانس عملیاتی |
4650~4750 مگاهرتز، فرکانس های دیگر در 4.4~5 گیگاهرتز را می توان سفارشی کرد |
| انتقال توان RF |
43dBm × 2، قابل تنظیم در مرحله 1dBm |
| پهنای باند کانال |
1.25 /2.5 / 5 / 10 / 20 مگاهرتز، قابل تنظیم |
| پارامترهای انتقال داده |
نرخ داده |
حداکثر 50+ مگابیت بر ثانیه در 20 مگاهرتز |
| ارتباط سریال |
سریال ناهمزمان دو طرفه، RS232/422 |
| S.BUS |
پشتیبانی، جدا شده |
| سرعت باود سریال |
9600bps～230.4Kbps، قابل تنظیم |
| پارامتر رابط |
اتصال دهنده |
دوشاخه هوا |
| رابط آنتن |
TNC-K × 2 |
| رابط داده |
پورت شبکه × 2، RS422 × 1، RS232 × 2
سرعت باود قابل تنظیم
|
| ویدئوی زنده |
استاندارد رمزگشایی |
H.264/H.265 قابل تنظیم |
| تاخیر |
با کیفیت بالا: 150 میلی ثانیه |
| فرمت خروجی ویدئو |
1080 60P,1080 50P,1080 30P,1080 25P,1080 60I,1080 50I,720 60P,720 50P,720 30P,……, تطبیقی |
| مکانیکی و قدرت |
وزن |
≤ 2,800 گرم (کل=رادیو+s.bus+ویدئو) |
| ابعاد |
176 × 162 ×60 میلی متر (به استثنای کانکتورها و splints) |
| ولتاژ تغذیه |
28~48 VDC |
| مصرف برق |
آماده به کار 15 وات، اوج 108 |
| پارامترهای محیطی |
دمای عملیاتی |
-40℃～+65℃ |
| ارتفاع |
کمتر از 40000 فوت=12192 متر AMSL |
| سازگاری الکترومغناطیسی |
الزامات EMC (سازگاری الکترومغناطیسی) استاندارد نظامی را برآورده کنید. |
| دمای ذخیره شده |
-40℃～+85℃ |
| رطوبت |
<95%، غیر متراکم |
| استاندارد |
انطباق با استاندارد MIL |
MIL-STD-810G |
| MIL-STD-461G |
| MIL-STD-704F |
برنامه های کاربردی:
مناسبت ها و سناریوهای کاربردی محصول برای سیستم ضد پهپاد Hope-Wish:
سیستم ضد پهپاد Hope-Wish، مدل HP-، یک راه‌حل ضد پهپاد پیشرفته است که برای تشخیص و کاهش فعالیت‌های پهپادهای غیرمجاز طراحی شده است. این سیستم ضد UAV با فناوری پیشرفته و عملکرد قابل اعتماد خود برای مناسبت ها و سناریوهای کاربردی مختلف مناسب است.
1. حفاظت از زیرساخت های حیاتی: سیستم ضد پهپاد Hope-Wish برای محافظت از زیرساخت های حیاتی مانند فرودگاه ها، نیروگاه ها و ساختمان های دولتی ایده آل است. رادار تشخیص پهپاد و قابلیت های دوربین آن، نظارت و پاسخگویی در زمان واقعی به تهدیدات احتمالی را امکان پذیر می کند.
2. امنیت رویداد: چه یک جشنواره موسیقی، رویداد ورزشی یا گردهمایی عمومی باشد، HP- می تواند به اطمینان از ایمنی و امنیت شرکت کنندگان با تشخیص و خنثی کردن پهپادهای سرکش کمک کند. محدوده جاروب فاز آن از ±30° امکان پوشش جامع منطقه رویداد را فراهم می کند.
3. امنیت مرزی: آژانس های گشت مرزی می توانند از سیستم ضد پهپاد Hope-Wish برای افزایش قابلیت های نظارتی خود و جلوگیری از عبور غیرقانونی از مرزها بهره مند شوند. طراحی ضد آب سیستم با درجه IP68 عملکرد قابل اعتماد را در تمام شرایط آب و هوایی تضمین می کند.
4. عملیات نظامی: نیروهای نظامی می توانند از HP- برای دفاع از محیط، جمع آوری اطلاعات و حفاظت از تأسیسات نظامی حساس استفاده کنند. محدوده ولتاژ بالای سیستم 24-28 ولت و نرخ به‌روزرسانی سریع 1.2 ثانیه آن را به یک دارایی ارزشمند در موقعیت های تاکتیکی تبدیل می کند.
5. پشتیبانی از اجرای قانون: ادارات پلیس و آژانس های اجرای قانون می توانند سیستم ضد پهپاد را برای کمک به کنترل جمعیت، ماموریت های جستجو و نجات و نظارت بر افراد پرخطر مستقر کنند. فناوری رادار آن، تشخیص زودهنگام پهپادهای غیرمجاز در مجاورت را فراهم می کند.
به طور کلی، سیستم ضد پهپاد Hope-Wish یک راه حل همه کاره و موثر برای مبارزه با تهدید فزاینده پهپادها در محیط های عملیاتی مختلف ارائه می دهد. ترکیب روش های تشخیص رادار و دوربین، همراه با ساختار مستحکم و ویژگی های پیشرفته آن، آن را به انتخابی قابل اعتماد برای سازمان هایی تبدیل می کند که به دنبال افزایش اقدامات امنیتی خود هستند.
شرکت:
شرکت فناوری فوتوالکترونیک Hope Wish در منطقه فناوری پیشرفته جینان تأسیس شد و دارای یک تیم تحقیق و توسعه اصلی برای تصویربرداری لیزری، تشخیص و ردیابی تصویربرداری حرارتی مادون قرمز و تحقیق و محصول است. Hope-Wish بر تحقیق و توسعه فناوری دید در شب و تصویربرداری چند طیفی تمرکز دارد، با استفاده از انواع فناوری های تجزیه و تحلیل و پردازش تصویر مبتنی بر هوش مصنوعی برای ارائه راه حل های جامع سیستم های اپتوالکترونیکی به کاربران در فواصل طولانی، با کیفیت بالا، هوشمند، چند منظوره، در تمام شرایط آب و هوایی و محیط های پیچیده.
راه حل های Hope-Wish مرز/دفاع ساحلی، ضد UAV، حمل و نقل هوشمند، پیشگیری از آتش سوزی جنگل، حفاظت از محیط زیست، تجهیزات فوتوالکتریک فردی (دستی، کلاه ایمنی، هدف گیری اسلحه)، دریایی و سایر صنایع را پوشش می دهد. محصولات توسعه یافته توسط Hope-Wish، با عملکرد عالی، کیفیت قابل اعتماد و خدمات پس از فروش متفکرانه، مورد تحسین گسترده کاربران در سراسر جهان قرار گرفته است.پشتیبانی و خدمات:
محصول سیستم ضد پهپاد ما با پشتیبانی و خدمات فنی جامع محصول ارائه می شود تا عملکرد و عملکرد بهینه سیستم را تضمین کند:
- پشتیبانی نصب و راه اندازی در محل
- عیب یابی از راه دور و کمک فنی
- به روز رسانی و نگهداری منظم نرم افزار
- آموزش و دفترچه راهنما برای استفاده موثر
- پشتیبانی اختصاصی مشتری برای هرگونه سوال یا مشکل
